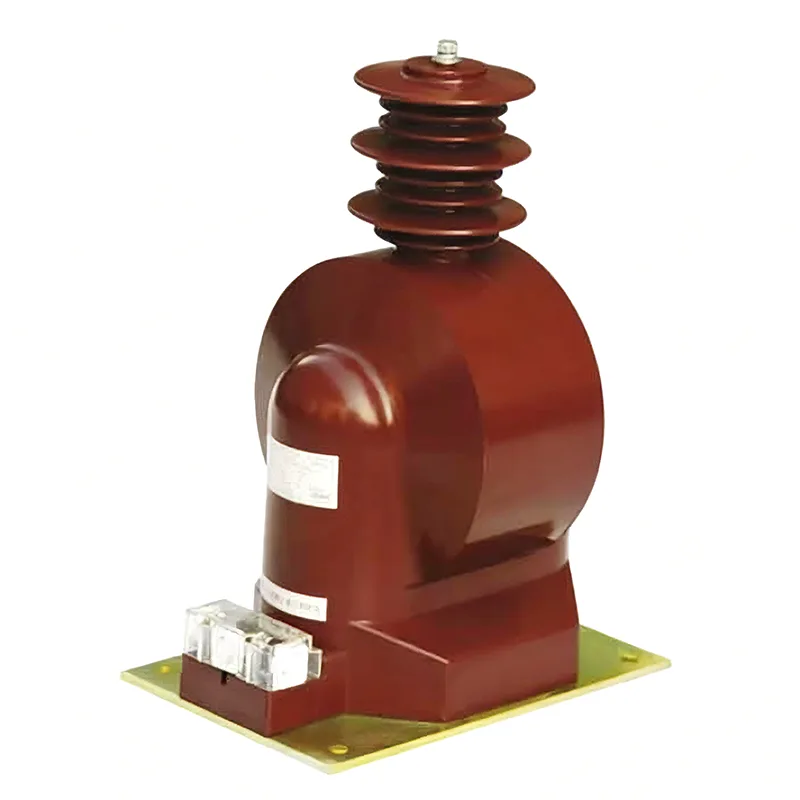

35 kV трансформатор за напрежение

Като производител на висококачествени трансформатори за напрежение 35 kV, Youbian може да избере да закупи трансформатори за напрежение от нашата фабрика, когато имате затруднения с избора или не сте решителни. Ние сме производител с дългогодишен опит, пълно оборудване и екип, който да реши всички проблеми вместо вас.

Какви са структурните характеристики на напреженовите трансформатори?

1) Маслен трансформатор на напрежение

Маслените потопени трансформатори на напрежение са разделени на едностъпални и серийни едностъпални типове. Едностъпалният тип може да се използва за нива на напрежение от 220 kV и по-ниски, докато серийният тип може да се използва за всички нива на напрежение от 66 kV и по-високи. Първичната и вторичната намотка от едностъпален тип са навити на обща желязна сърцевина, като изолацията не е градирана и преобразуването на енергията се постига чрез магнитно свързване. Каскадният тип се състои от множество първични намотки с еднакъв брой намотки, монтирани върху една и съща желязна сърцевина с половината от броя на намотките, подредени отгоре надолу и свързани между високо напрежение и земя.

2) SF6 газов изолиран трансформатор на напрежение

Трансформаторът на напрежение с изолация на газ SF6 се състои от корпус, изолационна втулка, желязна сърцевина, първична и вторична намотки и аксесоари за монтаж. Първичната намотка обикновено приема слоеста намотка във формата на пагода и се навива по градуиран начин. Вторичната намотка е слоеста намотка, навита плътно до желязната сърцевина, която обикновено е еднофазна двойна колонна ламинирана желязна сърцевина. Трансформаторите на напрежение с изолация на газ SF6 могат да бъдат съчетани с GIS или използвани като независими трансформатори на напрежение с изолация на газ SF6.

Какви са методите за свързване на напреженови трансформатори?

1) Еднофазното окабеляване обикновено се използва в системи с висок земен ток, за да се определи дали няма напрежение или синхронизация в линията. Всяка фаза може да бъде свързана, но друг критерий е да се използва съответната фаза на напрежението на шината.

2) Напреженов трансформатор, свързан между две фази на напрежение, се използва главно в системи за заземяване с малък ток, за да се определи дали линията е без напрежение или е синхронна, тъй като системите с малък заземяващ ток позволяват еднофазно заземяване. Ако се използва само един трансформатор на напрежение фаза към земя, ако трансформаторът на напрежение е точно във фазата на заземяване и измереното напрежение на земята на тази фаза е нула, невъзможно е да се провери дали линията е без напрежение. Ако бъде преценено погрешно, това може да причини несинхронно затваряне

Следното трябва да се отбележи при окабеляването на токови трансформатори

1) Вторичната страна на трансформатора за напрежение 35 kV не трябва да бъде отворена по време на употреба. Когато разглобявате инструменти или релета по време на употреба, вторичната страна трябва да бъде предварително съединена на късо. По време на монтажа окабеляването трябва да е надеждно и не се допуска монтиране на предпазители от вторичната страна;

2) Вторичната страна трябва да има един край заземен. Предотвратете повреда на изолацията на първичната и вторичната страна и предотвратете навлизането на високо напрежение във вторичната страна, застрашавайки личната безопасност и безопасността на оборудването;

3) Обърнете внимание на полярността при окабеляване. Клемите за полярност на първичната и вторичната страна на токовия трансформатор са обозначени с букви.

4) Първичната страна е свързана последователно във веригата, а вторичното реле или измервателен уред е свързан последователно.
