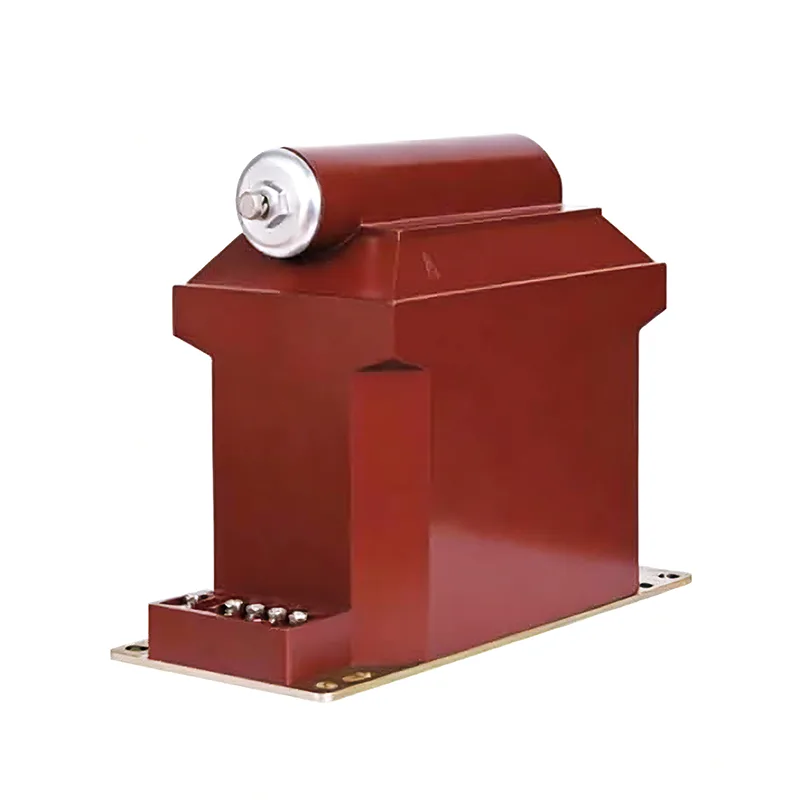

33 kV трансформатор за напрежение

Издръжливият трансформатор на напрежение 33 kV на Youbian използва специални техники за навиване и екраниране за първичната и вторичната бобина, за да подобри разпределението на напрежението на напрежението. Всяка бобина е внимателно изолирана с полиестерно фолио, за да осигури висок диелектрик между слоевете. Сглобете завършената структура за навиване и желязната сърцевина с двоен пръстен върху носещата рамка.

Предпазни мерки

1. Преди да бъде пуснат в експлоатация, трансформаторът на напрежение 1,33 kV трябва да премине изпитване и проверка съгласно посочените точки в нормативната уредба. Например измерване на полярността, свързваща група, разклащане на изолацията, последователност на ядрената фаза и др.

2. Окабеляването на напреженовия трансформатор трябва да гарантира неговата изправност. Първичната намотка трябва да бъде свързана успоредно на изпитваната верига, а вторичната намотка трябва да бъде свързана успоредно на бобината на напрежението на свързания измервателен уред, релейно защитно устройство или автоматично устройство. В същото време трябва да се обърне внимание на правилността на полярността.

3. Капацитетът на товара, свързан към вторичната страна на трансформатора на напрежение 33 kV, трябва да е подходящ и товарът, свързан към вторичната страна на трансформатора на напрежение, не трябва да надвишава номиналния му капацитет, в противен случай ще увеличи грешката на трансформатора и ще затрудни постигането на точност на измерване.

4. Не се допускат къси съединения по вторичната страна на трансформатор на напрежение 4,33 kV. Поради малкия импеданс вътре в напреженовия трансформатор, ако вторичната верига е късо съединение, ще възникне голям ток, който ще повреди вторичното оборудване и дори ще застраши личната безопасност. Трансформаторите за напрежение могат да бъдат оборудвани с предпазители от вторичната страна, за да се предпазят от повреда, причинена от късо съединение във вторичната страна. Когато е възможно, трябва да се монтират и предпазители от първичната страна, за да се предпази високоволтовата електрическа мрежа от застрашаване на безопасността на първичната система поради повреди във високоволтовата намотка на трансформатора или водещите проводници.

5. За да се осигури безопасността на хората при контакт с измервателни уреди и релета, вторичната намотка на напреженовия трансформатор трябва да има точка на заземяване. Тъй като след заземяване, когато изолацията между първичната и вторичната намотка е повредена, това може да попречи на високото напрежение да застраши личната безопасност в инструментите и релетата.

6. Вторичната страна на напреженовия трансформатор не трябва да има късо съединение.

За изолация и защита, компонентът автоматично се излива под вакуум в хидрофобна циклоалифатна епоксидна смола (HCEP). HCEP материалът има отлична траектория на дъгата, устойчивост на озон и ултравиолетови лъчи, като същевременно поддържа физическа здравина. Хидрофобните свойства на повърхността на HCEP гарантират неговата изключително надеждна работа във влажна, влажна или замърсена среда.

Може да се използва за 35KV разпределителни линии, въглищни мини, електроцентрали, железопътни линии и фабрики.

33 kV напрежен трансформатор стриктно отговаря на IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

приложение

Железопътен транспорт; Въглищни мини; Енергомер; електроцентрала; Електромер; Електроцентрала; Разпределителна уредба средно напрежение; Нефтени и газови компании; Електроразпределителна кутия; Електроразпределителна система; Шкаф с въздушна изолация; Кабинет с пръстеновидна мрежа; Измервателен уред; Бюро за електричество; Анализатор на качеството на електроенергията средно напрежение; Промишлени и минни предприятия;

функция

Тегло: 50KG;

Срок на експлоатация: 30 години;

Материал: Епоксидна смола (HCEP);

Номинално напрежение до 36 kV;

Ниво на точност: 0.2 0.5 6P 3P;

33KV 35KV 36KV приложение на закрито;

Еднополюсен трансформатор на напрежение;

Ограничена топлинна мощност (VA): 300VA/600VA;

Разумна структура, здрава структура;

Номинално съотношение на напрежението: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Номинално основно ниво на изолация (BIL) до 200 kV;

Отлична устойчивост на късо съединение и топлина;
