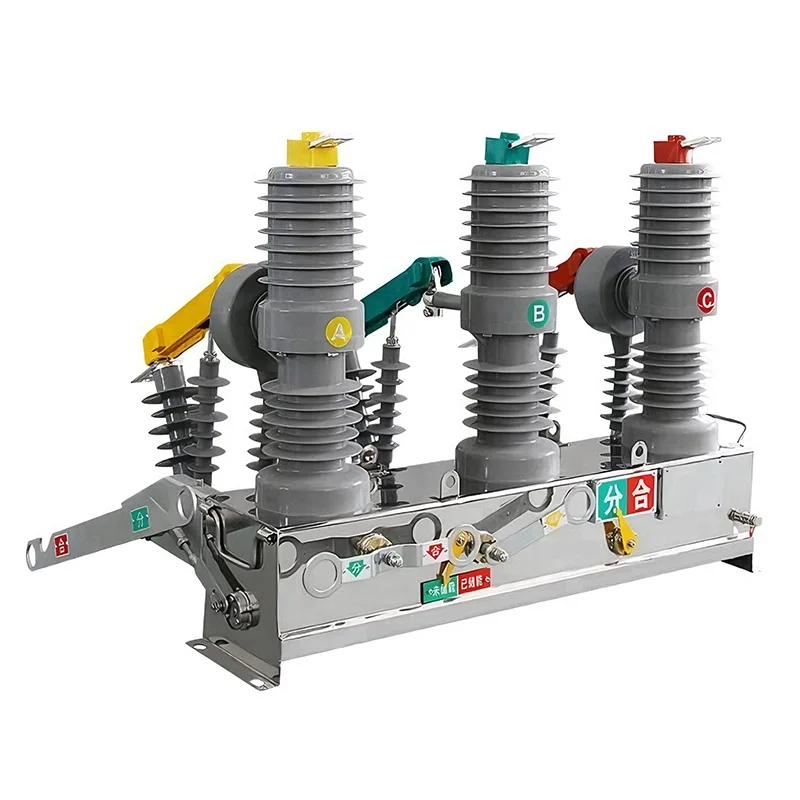

11 KV вакуумен прекъсвач

В Youbian нашият дизайн е съсредоточен около 12kV номинален стандарт на 11 kV вакуумен прекъсвач, който изчерпателно покрива и оптимизира изискванията за производителност на 11 kV електрическа мрежа. За разлика от старите технологии, тези прекъсвачи разчитат на среда с висок вакуум за гасене на дъги, като по този начин стабилизират електрическата мрежа и гарантират безопасността на персонала.

Разберете основната вакуумна технология

„Вакуумът“ в 11 Kv вакуумен прекъсвач се отнася до средата вътре в камерата за гасене на вакуумна дъга (обикновено наричана вакуумна бутилка). Това е ядрото на системата. Благодарение на превъзходната си диелектрична якост (изолационна способност) в сравнение с въздуха или маслото, вакуумът може да постигне по-малки контактни междини и да издържи на високо напрежение.

Когато нашият 11 Kv вакуумен прекъсвач работи, разделянето на контактите се случва вътре в постоянно затворената вакуумна камера. Поради липсата на газови молекули, няма почти нищо, което да поддържа дъгата, като по този начин се постига бързо изолиране на повредата.

Ролята на вакуумната дъгогасителна камера при дъгогасенето

Процесът на гасене на дъгата на нашето оборудване е прецизен и мигновен. Ето нашия дизайн за прилагане на неговия принцип на работа:

1. Разделяне на контактите: Когато се открие повреда, контактите се разделят.

2. Дъга от метални пари: Поради металните пари в контактния материал за кратко ще се образува дъга.

3. Бърза дифузия: Благодарение на вакуумната среда, металните пари ще се разширяват и дифундират с изключително висока скорост.

4. Прекъсвач за пресичане на нулата: Когато токът премине нулата за първи път, дъгата изгасва поради по-бързата скорост на възстановяване на диелектричната якост от скоростта, с която напрежението се повишава и запалва отново дъгата.

Разликата между вакуумните прекъсвачи и традиционните прекъсвачи за масло/газ

Ние подкрепяме преминаването към вакуумна технология, защото тя елиминира отговорностите за околната среда и поддръжката, свързани със старомодните маслени или газови прекъсвачи. Следното сравнява защо екологичните прекъсвачи са по-добър избор за модерна инфраструктура.

Вакуумен прекъсвач (VCB) Маслен/въздушен прекъсвач

Способност за гасене на дъгата: среден/висок вакуум (запечатано) масло или сгъстен въздух

Поддръжка: Много рядко (запечатване през целия живот) високо (смяна на масло, почистване на контакти)

Риск от пожар: Няма (без масло и без SF6) Висок (запалимо масло)

Срок на експлоатация: Дълъг (20-30 години) Кратък (остаряване с употреба)

Размер: Компактен модулен/обемист

Въздействие върху околната среда: Защита на околната среда/риск от изтичане на масло или емисии на SF6

Чрез приемането на вакуумна технология, нашият 11 Kv вакуумен прекъсвач е не само по-безопасен, но и значително намалява оперативните разходи през целия жизнен цикъл на оборудването.

Параметри на номинално напрежение и ток

Въпреки че тези устройства са разположени в 11kV електрозахранваща мрежа, номиналното напрежение на 11kV вакуумен прекъсвач е 12kV, за да се осигури необходимата граница на безопасност. Номиналният продължителен ток определя капацитета на натоварване, който прекъсвачът може да издържи по време на нормална работа. Предлагаме гъвкави конфигурации, за да отговорим на специфичните изисквания за натоварване:

Номинален ток 630A: подходящ за стандартни разпределителни фидери и малки индустриални товари.

1250A до 1600A: Проектиран специално за главни входящи линии и тежки индустриални машини.

Персонализиране: Могат да бъдат осигурени по-високи номинални стойности въз основа на специфични конфигурации на разпределителната апаратура.

Капацитет на прекъсване при късо съединение и съответствие

Безопасното изключване на повреди е най-критичната функция на всеки вакуумен прекъсвач. Нашият вакуумен прекъсвач 11 Kv има капацитет на прекъсване на късо съединение от 20 kA до 31,5 kA, осигурявайки възможност за незабавно изчистване на големи токове на повреда, без да се повреди оборудването надолу по веригата.

We strictly adhere to global manufacturing standards. Всяка единица е оборудвана с вакуумен прекъсвач (VCB), който отговаря на стандарта IEC 62271-100, осигурявайки последователност в работата сред водолазите.
