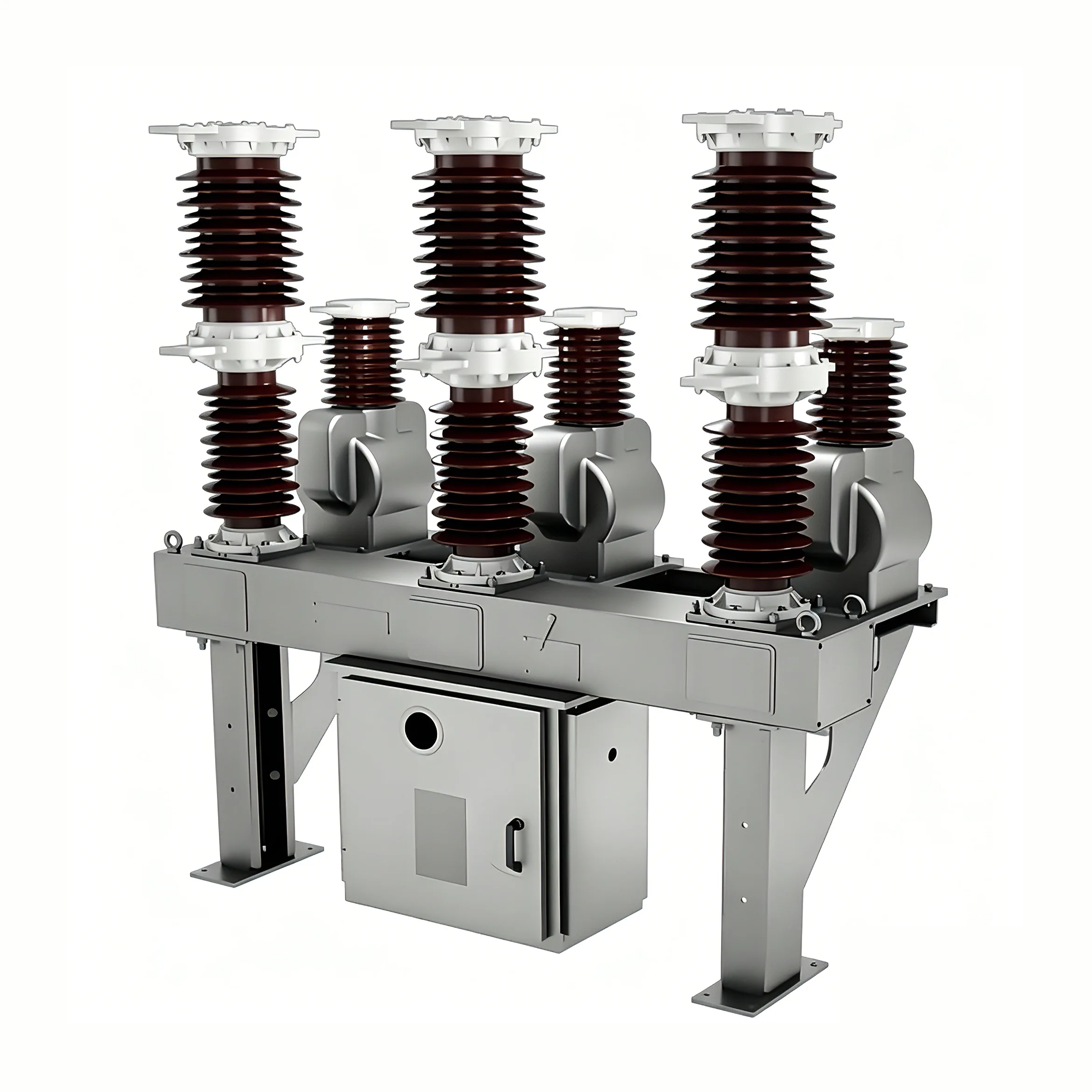

40.5kv превключвател за повторно включване

40,5kv превключвател (наричан по-нататък „прекъсвач“) е ново поколение външен вакуумен прекъсвач, разработен от Youbian чрез въвеждане на напреднала чуждестранна технология и комбинирането й с характеристиките на китайската енергийна индустрия. Използва се главно за външни разпределителни системи от 10-35 kV в градски и селски електрически мрежи. В комбинация с прилагането на ток на натоварване, ток на претоварване и ток на късо съединение, той може да се използва и в други подобни ситуации.

работна среда

Температура на околната среда: -40 ℃ до 85 ℃

Дневна температурна разлика: 25 ℃

Надморска височина: ≤ 2000м

Скорост на вятъра не повече от 35 m/s

Няма вибрации с нормален интензитет

Без силни корозивни газове или среди (като киселини, основи, утайки и др.)

Ниво на замърсяване: IV

Температура на зареждане: -40 ℃ до 85 ℃

Характеристики

40.5kv превключвател за повторно затваряне е продукт с подобрен дизайн, който отговаря на стандартите ANSI/IEC, оборудван с магнитен задвижващ механизъм, устройство за включване/изключване (RCWE тип ACR няма устройство за ръчно затваряне), 3 сензора за ток, до 3 сензора за напрежение и повече функции като защитна крива (програмируема), координационна логика (програмируема), програмируем комуникационен протокол, компютърен софтуер, инструмент за управление на APP и др., и използва контролер RWK352.

Устройството за повторно включване на превключвател 40,5 kv е устройство за повторно включване с твърда изолация, покрито със силиконова гума и не използва уплътнение за газ SF6. Този реклоузер има голямо разстояние на пълзене и по-високо ниво на изолация, подходящо за системи до ниво от 42kV, BIL200kV.

Устройството за повторно затваряне на превключвател 40,5 kV е проектирано за трифазен променлив ток 50/60 Hz, с номинално напрежение 40,5 kV и е подходящо за комутационни уредби за високо напрежение на открито. Използва се главно в градски и селски електрически мрежи, подстанции и разпределителни системи на промишлени и минни предприятия, за ток на прекъсване на натоварване, ток на претоварване и ток на късо съединение. Благодарение на специалните характеристики на вакуумните прекъсвачи, те са особено подходящи за приложения, които изискват честа работа и модификация без масло.

Този модел прекъсвач приема трифазна структура с разделени полюси, за да се гарантира, че еднофазните повреди няма да причинят трифазни къси съединения. Камерата за гасене на вакуумната дъга е разположена вътре в изолационните ръкави на всяка фаза, елиминирайки риска от късо съединение, причинено от кондензация. Външната изолация на превключвателя 40,5 kv е направена от внесена външна епоксидна смола или силиконов каучуков материал, който има отлична хидрофобност и противозамърсяващи характеристики, което го прави подходящ за външна среда с високи изисквания за устойчивост на атмосферни влияния и тежки условия на работа. Прекъсвачът има компактна цялостна конструкция, заема малка площ, лек е и се монтира лесно. Вътрешността на кутията е пълна с трансформаторно масло, но не съдържа газ серен хексафлуорид, отговарящ на изискванията за трансформация без масло и опазване на околната среда.

Продуктови стандарти

Този прекъсвач отговаря на следните стандарти: GB1984: Високоволтови прекъсвачи; GB/T11022: Общи технически изисквания за комутационна апаратура за високо напрежение и контролно оборудване; JB3855:3,6~40,5kV Външен AC високоволтов вакуумен прекъсвач DL/T403:12~40. Технически спецификации за поръчка на 5kV AC високоволтови вакуумни прекъсвачи IEC56: AC високоволтови прекъсвачи
