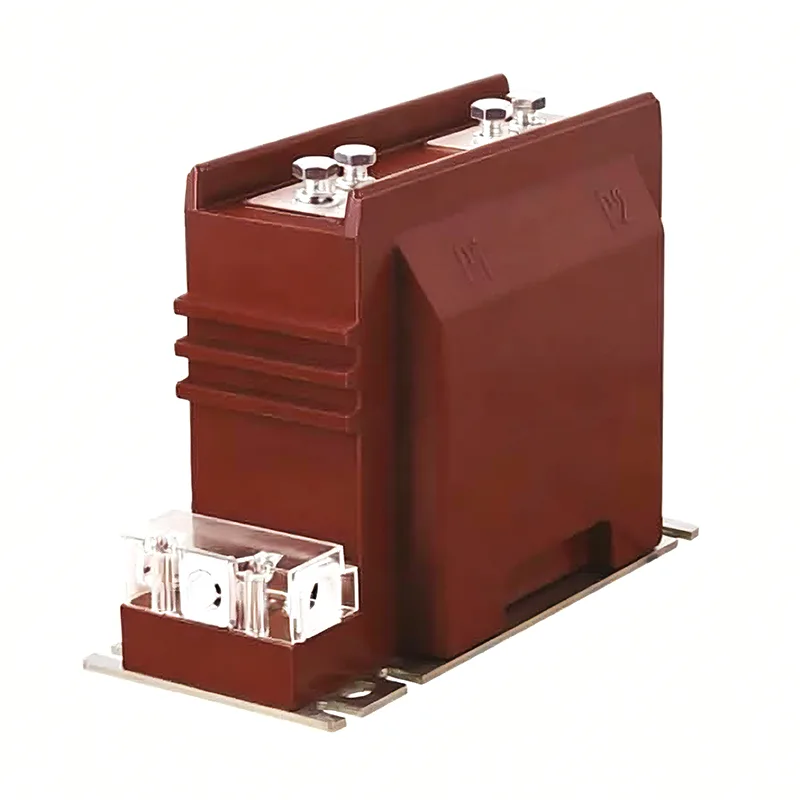

11 Kv токов трансформатор

Висококачественият 11 Kv токов трансформатор на Youbian играе роля в преобразуването на ток и електрическата изолация. Токът в линиите за производство, преобразуване, пренос, разпределение и потребление варира значително, варирайки от няколко ампера до десетки хиляди ампера. За удобство на измерването, защитата и управлението е необходимо да се преобразува в относително равномерен ток. Освен това напрежението в линията обикновено е високо и директното измерване е много опасно. Dahu Electric сърдечно ви кани в нашата фабрика, за да закупите най-новите, най-продаваните, достъпни и висококачествени 11 kV токови трансформатори. Очакваме с нетърпение да работим с вас.

Модел токов трансформатор 11 Kv

Първа буква: L - токов трансформатор

Втора буква: A - стил през стена; тип Z-колона; M-тип шина; D - Единичен проходен тип; V - обърната структура; J - Нулева последователност

За целите на откриване на заземяване; W - Анти замърсяване; R - Тип без навиване

Трета буква: Z - тип отливка с епоксидна смола; C - Керамична изолация; Q - Газоизолирана среда; W - Специално за защита на микрокомпютри

Четвърта буква: B - със степен на защита; C - Диференциална защита; D-D ниво; Q - Подобрен тип; J - Подобрена ZG

Пета цифра: Сериен номер на продукта за ниво на напрежение

Основа за избор

номинално напрежение

Номиналното напрежение на токовия трансформатор трябва да бъде по-голямо от номиналното напрежение на линията на монтажната точка.

коефициент на трансформация

Всеки трябва да изчисли тока IC въз основа на натоварване и да избере съотношението на токовия трансформатор. Има различни спецификации за съотношението на номиналния ток на първичната страна на токовите трансформатори (като 20, 30, 40, 50, 75, 100, 150, 2 × a/C), а номиналният ток на вторичната страна обикновено е 1 A или 5 A. Сред тях 2 × a/C показва, че има две съотношения на тока за един и същ продукт, което може да се постигне чрез промяна на метода на окабеляване на свързващите части на продукта. Когато е свързан последователно, съотношението на тока е a/c, а когато е свързано паралелно, съотношението на тока е 2 × a/C. Като цяло, изборът на коефициент на преобразуване на тока за измерване на токови трансформатори трябва да гарантира, че техният номинален ток I1n не е по-малък от тока на натоварване в линията (т.е. изчислената IC). Ако изчисленият ток на натоварване в линията е 350A, коефициентът на преобразуване на токовия трансформатор трябва да бъде избран като 400/5. За да се гарантират изискванията за точност на 11 Kv токов трансформатор, използван за защита, коефициентът на трансформация може да бъде избран да бъде по-голям.

Принципът на избор на ниво на точност: Нивото на точност на токовия трансформатор, използван за фактуриране и измерване, не трябва да бъде по-ниско от 0,5 ниво; Амперметърът, използван за наблюдение на големината на тока на натоварване във всяка входяща и изходяща верига, трябва да използва токови трансформатори с ниво 1,0-3,0. За да се гарантира, че грешката на точността не надвишава определената стойност, вторичният товар (волт ампер) на токовия трансформатор обикновено се проверява и вторичният товар S2 на трансформатора не е по-голям от номиналния товар S2n, така че може да се гарантира избраната точност. Формула за проверка на точността: S2 ≤ S2n.
