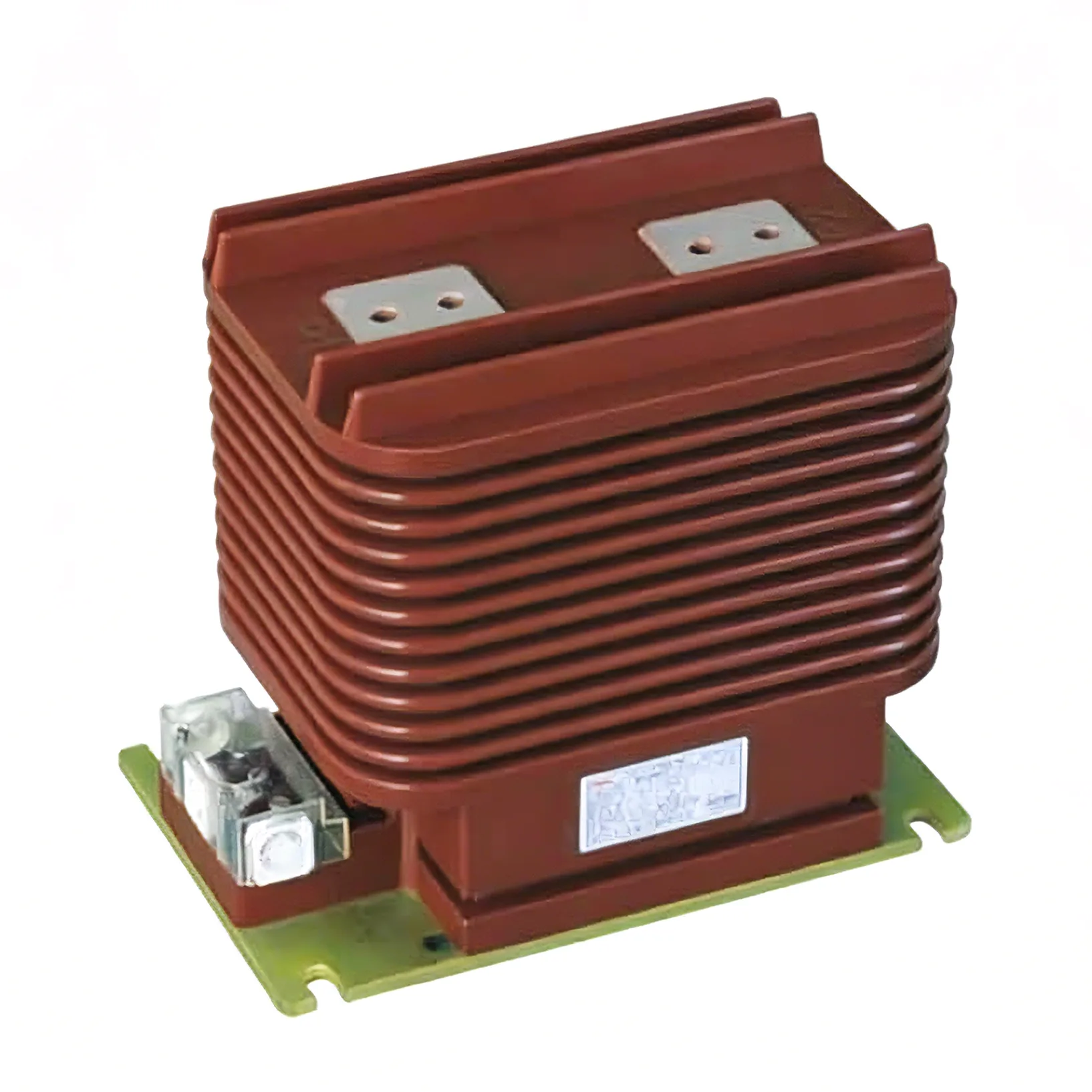

Токов трансформатор 24 kV

Токовият трансформатор 24 kV, произведен от Youbian, е важен компонент на вътрешната разпределителна уредба. Ако използвате вътрешна разпределителна уредба, нашият продукт определено е подходящ за вас и играе решаваща роля в съвременните електрически системи. Той не само измерва тока, но също така трябва да изпълнява важни задачи като енергиен мониторинг и осигуряване на безпроблемната работа на защитните релета в еднофазни и трифазни AC системи.

Характеристики

В допълнение към диелектричните свойства, епоксидната смола има и отлична механична якост. Този материал има висока якост на опън, което означава, че токовият трансформатор 24 kV може да издържи значително механично напрежение без деформация или счупване. Това осигурява стабилна помощ при защита на вътрешните компоненти на токовия трансформатор от външни сили и вибрации.

Отливките от епоксидна смола се правят чрез изливане на епоксидна смола във форми, осигурявайки много безопасна изолация за токови трансформатори. Процесът на леене също така осигурява равномерен и безшевен изолационен слой, ефективно предотвратяващ електрически срив и изтичане. В допълнение, изолацията блокира фактори на околната среда като влага, прах и химикали, като допълнително подобрява защитата на вътрешните компоненти. Този метод на производство гарантира качеството и надеждността на отливките, което го прави един от често използваните изолационни материали в енергетиката.

Медните проводници обикновено се използват в намотките на 33kV токови трансформатори. Тези материали имат висока проводимост и механична издръжливост и могат ефективно да предават токови сигнали, докато издържат на експлоатационен стрес.

В допълнение към своята функционалност, токовите трансформатори 33 kV на Youbian са известни и със своя ангажимент към качеството и иновациите. Той интегрира усъвършенствани функции, подлага се на строги тестове и отговаря на индустриалните стандарти.

Подробности

Дизайнът на токови трансформатори се използва за измерване и защита на разпределителни съоръжения за високо напрежение, инсталирани вътрешно

Стойността на вторичния ток е 5A или 1A, които могат да се комбинират. Нивото на точност на измервателната верига е 0,2S, 0,2, 0,5S, 0,5, 1, 3, а точността на защитната верига е 5P, 10P и PS. Трансформаторът отговаря на изискваното ниво на точност в диапазона от 25% до 100% от номиналния товар.

Ограничете работния ток до 120% от IN. По споразумение между производителя и клиента могат да се предоставят и други стойности, като например 200% от IN.

CT е конструиран като трансформатор с единични или множество първични намотки. Най-новата структура на тези 24 kV токови трансформатори не само позволява превключване на вторичната страна, но и на първичната страна. Главният превключвател може лесно да се монтира чрез свързване на два джъмпера към веригата с два винта M12.

Дизайнът на токов трансформатор 24 kV се използва за измерване и защита на разпределителни съоръжения за високо напрежение, инсталирани вътрешно.

Стойността на вторичния ток е 5A или 1A, които могат да се комбинират. Нивото на точност на измервателната верига е 0,2S, 0,2, 0,5S, 0,5, 1, 3, а точността на защитната верига е 5P, 10P и PS. Трансформаторът отговаря на изискваното ниво на точност в диапазона от 25% до 100% от номиналния товар.
