Токов трансформатор 10 KV

Защо издръжливият 10 kV токов трансформатор на Youbian е "окото" на разпределителната система? Тъй като в разпределителната система 10kV токовите трансформатори са основното оборудване за осигуряване на безопасността и точното измерване на електрическата мрежа. Те са като "очите" на електроенергийната система, преобразуващи високо напрежение и голям ток в ниско напрежение и малък ток пропорционално, осигурявайки стабилни сигнали за измерване, защита и наблюдение.

Притеснявате ли се от труден избор, нестабилно качество и забавени доставки? Имате ли нужда от токов трансформатор, който е съвместим с 10kV разпределителна уредба и пръстеновидно главно устройство и отговаря както на изискванията за измерване, така и на защита? Разгледайте токовия трансформатор 10 kV на Youbian, определено отговаря на очакванията ви.

Въведение в ядрото на продукта

2.1 Дефиниция на продукта и основна роля

10 kV токов трансформатор (CT) е оборудване за преобразуване на ток с високо напрежение, подходящо за ниво на напрежение 10 kV, принадлежащо към тип електромагнитен трансформатор. Неговата основна функция е да преобразува високи токове от страна на високото напрежение (като 100A, 200A, 600A и т.н.) в стандартни 5A или 1A вторични токове при фиксиран коефициент на трансформация, постигайки електрическа изолация между високоволтови системи и нисковолтови измервателни и защитни вериги, като същевременно осигурява точни токови сигнали за измерване на енергия, релейна защита и мониторинг на мощността.

2.2 Структура на продукта и технически характеристики

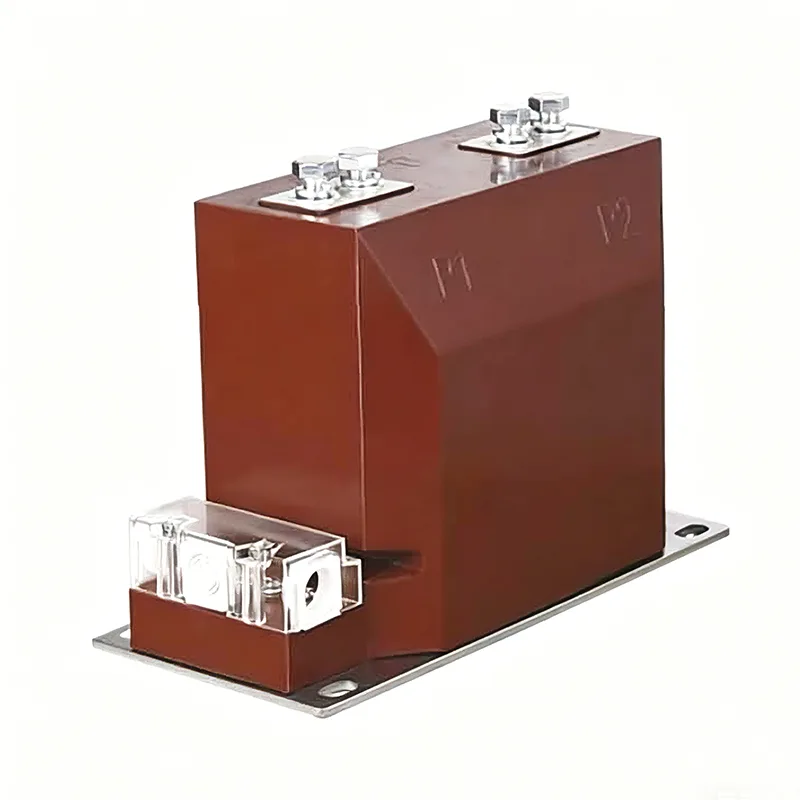

Този 10 kV токов трансформатор използва изцяло затворена от епоксидна смола изолационна структура, с кафява обвивка от епоксидна смола като основно тяло. Клемите P1/P2 на първичната намотка са изведени с медни шини, а вторичната намотка е изведена през прозрачна съединителна кутия. Дъното е снабдено с монтажна плоча от неръждаема стомана, която е съвместима с инсталационния размер на стандартната разпределителна уредба.

Напълно излятата структура е без масло, няма въздушни междини, е влагоустойчива, против замърсяване и взривозащитена и може да работи стабилно в тежки среди, вариращи от -40 ℃ до +40 ℃ без необходимост от ежедневна поддръжка;

Youbian поддържа множество нива на точност като 0.2S и 0.5 за измерване, 5P10 и 10P10 за защита, отговаряйки на нуждите от измерване и защита на различни сценарии;

Може да персонализира различни съотношения като 5/5~3000/5A, подходящи за различни текущи спецификации на 10kV разпределителни системи;

Желязното ядро ​​е направено от висококачествени силициеви стоманени листове, а разположението на намотките е разумно, като ефективно намалява влиянието на остатъчния магнетизъм и осигурява точност на измерване при силно токово въздействие;

Интегриран структурен дизайн, компактен размер, директно инсталиран в 10kV разпределителна уредба, пръстеновидно главно устройство и подстанция тип кутия, спестявайки място в шкафа.

Основни предимства на продукта

От избора на материали за желязна сърцевина, намотка до отливане на епоксидна смола, всеки процес на 10kV защитни токови трансформатори стриктно следва националния стандарт GB 1208-2006 „Токови трансформатори“. Преди напускане на фабриката се извършват 100% от грешката на коефициента на трансформация, ъгловата грешка, издържаното напрежение на изолацията, повишаването на температурата и други изчерпателни тестове, за да се предотврати напускането на неквалифицирани продукти от фабриката;

За специални условия на работа като голяма надморска височина, висока влажност и силен ток, специални нива на изолация, коефициенти на трансформация и размери на инсталацията могат да бъдат персонализирани, за да отговорят на персонализираните нужди на клиентите;

10 kV токов трансформатор е изработен от висококачествена епоксидна смола и внесени силициеви стоманени листове, които са устойчиви на стареене и корона, с експлоатационен живот над 30 години и могат да се възползват от еднократна инсталация за цял живот;

Вторичната намотка е проектирана със защита от отворена верига, за да се предотврати високо напрежение от застрашаване на оборудването и безопасността на персонала, в съответствие с разпоредбите за безопасност на електроенергийната система.

Приложение

Измерването на енергията на подстанции 10 kV, разпределителни помещения и абонатни станции тип кутия осигурява точни данни за уреждане на сметки за електроенергия;

Защитата от свръхток, защитата от бързо прекъсване и диференциалната защита на 10 kV разпределителна уредба и пръстеновидно главно устройство осигуряват бързо изключване в случай на повреда в електрическата мрежа;

Мониторинг в реално време на състоянието на работа на електрическата мрежа чрез система за автоматизация на разпределителната мрежа и мониторинг на тока на интелигентната мрежа;

10kV електроразпределителна система във фабрики, мини и центрове за данни гарантира безопасността на промишленото производство на електроенергия;

Свързаната към мрежата система от 10 kV от фотоволтаични електроцентрали и проекти за вятърна енергия е подходяща за специалните работни условия на новото производство на енергия.

Случаи на сила на компанията и сътрудничество: Силата кове качество, услугата печели доверие

Zhejiang Dahu Electric Co., Ltd. е професионално предприятие за изследване и развитие на трансформатори, производство и продажби в Китай. Намира се в индустриалната зона Xiangyang, град Yueqing, провинция Zhejiang, известен като столицата на електрическите уреди в Китай, с удобен транспорт и пълни индустриални поддържащи съоръжения. Фирмата се фокусира върху производството на токови трансформатори и напреженови трансформатори с нива на напрежение 10kV и 35kV. Разполага с усъвършенствани производствени линии за отливане на епоксидна смола и обширна лаборатория за тестване в Китай. Създадена е система за управление на качеството ISO9001 и система за управление на околната среда ISO14001. Нейните продукти са преминали тестване и сертифициране от национални авторитетни институции и се изнасят в много страни и региони като Югоизточна Азия, Близкия изток и Африка.

Компанията винаги се придържа към бизнес философията на „водещи технологии, ориентирани към хората“, приема качеството на продукта като живот на предприятието, непрекъснато инвестира в научноизследователска и развойна дейност, непрекъснато оптимизира производителността на продукта и предоставя на клиентите рентабилни решения за енергийно оборудване.
