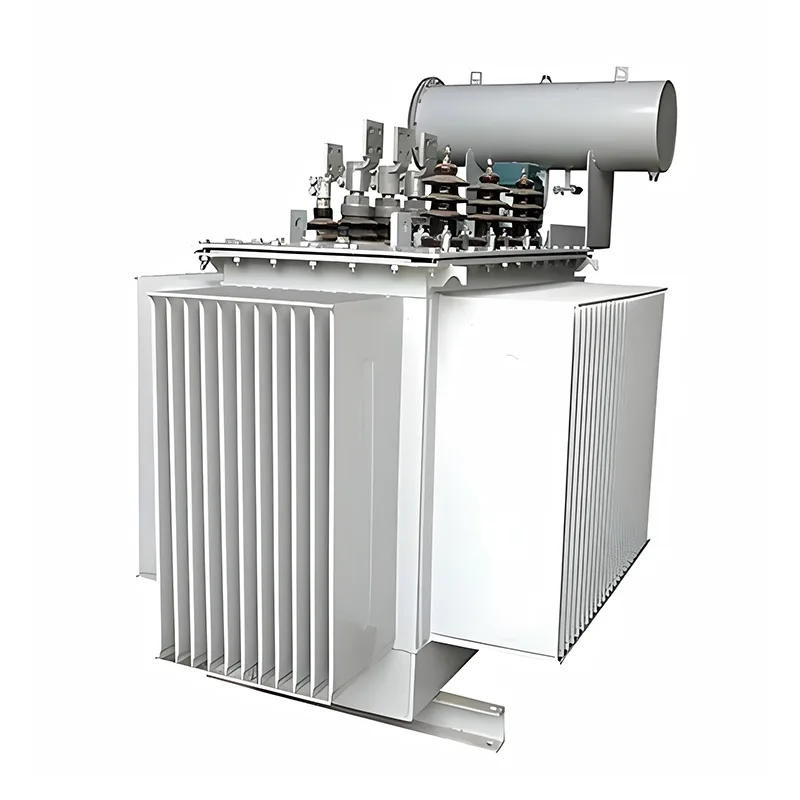

33kv 12 12.5 Mva 3 фазен силов трансформатор

Youbian е водещ доставчик на 33kV 12 12,5 Mva 3 фазни силови трансформатори в Китай. Имаме фабрики, разположени между доставчиците нагоре и надолу по веригата, с абсолютно ценово предимство. Ако се интересувате от нашите продукти, можете да се свържете с нас за запитвания и ние можем да уговорим специалисти да ги персонализират!

Ръководство за поддръжка

1. Когато извършваме поддръжка на 33kV 12 12,5 Mva 3-фазен силов трансформатор, ние даваме приоритет на безопасността на целия персонал на място. Моля, спазвайте стриктно съответните оперативни процедури и мерки за безопасност, за да предотвратите възникването на инциденти.

2. Поддръжката на трансформаторите трябва да се извършва от професионалисти със съответните знания и опит. Те могат точно да оценят експлоатационното състояние и проблемите на трансформаторите и да предприемат съответните мерки.

3. Поддръжката трябва да се извършва съгласно предварително определен план, за да се осигури редовна поддръжка. Спазването на плана за поддръжка помага за предотвратяване на неизправности, причинени от небрежност при поддръжката.

4. Процесът на поддръжка и резултатите от 33kV 12 12,5 Mva 3-фазен силов трансформатор трябва да бъдат записани подробно. Това включва дати за поддръжка, изпълнени дейности, резултати от тестове и т.н. за бъдещи анализи и справки.

5. По време на поддръжката трябва да се направи подготовка за справяне с аварийни ситуации. Това включва наличието на необходимите инструменти за поддръжка и резервни части, както и информация за контакт за услуги по поддръжка.

Структурни характеристики

(1) Желязна сърцевина

Желязното ядро ​​е направено от студено валцувани ориентирани листове от силициева стомана. Ламинатите се изрязват с помощта на режещи линии с фиксирана дължина на GEORG,

Тази линия за рязане има функциите на стъпаловидно подреждане и автоматично подреждане.

Многостепенната ламинирана структура може да намали загубите и шума.

Стоманените плочи в колоната с желязната сърцевина и ярема са захванати заедно с лепило от стъклена епоксидна смола.

(2) Навиване

Проводникът на 33kV 12 12,5 Mva 3-фазен силов трансформатор е направен от висококачествена емайлирана медна жица или медна жица, опакована с хартия, а формите на намотките включват:

Барабан, спирала, подобрена спирала, непрекъсната и шахматна, за да се осигури здравина на изолацията. Стандартната спецификация на лентата е ± 2 * 2,5% за намотки с високо напрежение.

(3) Резервоар за гориво

Резервоарът за гориво, капакът на резервоара за гориво и резервоарът за съхранение на масло са направени от гофрирани стоманени плочи. Използват се малки трансформатори

Дълбок резервоар за масло и капак на резервоара за масло, докато големите трансформатори използват маслени резервоари с форма на камбана. Гофрираната структура е ефективен метод за охлаждане на маслото.

(4) Изолационно масло

Напълнете резервоара за гориво с висококачествено минерално масло, което отговаря на стандарта IEC296, без PCB или PCT.

Изолационното масло се използва за подпомагане на охлаждането на трансформаторите и осигуряване на изолация между някои от вътрешните части под напрежение.

(5) Стъпков превключвател

Превключвателите се използват за регулиране на изходното напрежение на трансформаторите до желаното ниво. Постигаме това, като променяме навивките на високоволтовата намотка, за да променим съотношението на трансформатора в системата. Стъпковият превключвател може да бъде стъпален превключвател при натоварване (OLTC) или стъпален превключвател без товар (OCTC).

(6) Сглобяване

Активната част на трансформатора е сглобена от желязната сърцевина и намотката. Активната част използва метод на много навиване и изобарен сух монтаж, като ефективно подобрява електрическата якост и устойчивостта на късо съединение.

Оборудване за тестване

Трябва да се използва високотехнологично оборудване и да се тества стриктно в съответствие със стандартите на IEC, което гарантира качеството и надеждността на всеки от нашите 33kV 12 12,5 Mva 3 фазни силови трансформатори.
